Menurut Fatansyah(2001:64), Pada model entity relationship, semesta data yang ada di “Dunia Nyata” diterjemahkan/ ditransformasikan dengan memanfaatkan sejumlah perangkat konseptual menjadi sebuah diagram data, yang umum disebut sebagai Diagram-ER (Diagram Entity-Relationship). Maka yang harus lebih dulu diketahui adalah komponen-komponen pembentuk model entity-relationship, sesuai namanya ada 2 (dua) komponen utama pembentuk model entity-relationship yaitu entitas (entity) dan relasi (relation). Kedua komponen di deskripsikan lebih jauh melalui jumlah atribut/ properti.
a. Entitas (Entity) dan Himpunan Entitas (Entity Sets).
Entitas merupakan individu yang mewakili sesuatu yang nyata (eksitansinya) dan dapat dibedakan dari suatu yang lain. Seorang pegawai yang menjadi pegawai disebuah badan dan sebuah mobil yang melintas di depan kereta adalah entitas. Sekelompok entitas yang sejenis dan berada dalam lingkup yang sama pembentuk sebuah Himpunan Entitas (Entity Sets). Sederhananya, Entitas menunjukkan pada individu suatu objek, sedang Himpunan Entitas menunjukkan pada rumpun (Family) dari individu tersebut.
b. Atribut (Atributes/ Properties).
Setiap Entitas pasti memiliki Atribut yang mendeskripsikan karakteristik (property) dari entitas tersebut. Sebagai mana telah disebutkan sebelumnya, penentuan/pemilihan atribut-atrubut yang relevan bagi sebuah entitas merupakan hal penting lainnya dalam pembentukan model data penetapan atribut bagi sebuah entitas umumnya memang didasarkan pada fakta yang ada.
Kardinalitas relasi menunjukkan jumlah maksimum entitas yang dapat berelasi dengan entitas pada himpunan entitas yang lain. Dari sejumlah kemungkinan banyaknya hubungan antara entitas tersebut, kardinalitas relasi merujuk kepada hubungan maksimum yang terjadi dari himpunan entitas yang satu ke himpunan entitas yang lain dan begitu juga sebaliknya. Kardinalitas relasi yang terjadi diantara himpunan entitas (misalnya A dan B) dapat berupa:
1) Satu ke Satu (One to One).
Yang berarti setiap entitas pada himpunan entitas A berhubungan dengan paling banyak dengan satu entitas pada himpunan entitas B, dan begitu juga sebaliknya. Setiap entitas pada himpunan entitas B berhubungan dengan paling banyak dengan satu entitas pada himpunan entitas A.
2) Satu ke Banyak (One to Many)
Yang berarti setiap entitas pada himpunan entitas A dapat berhubungan dengan banyak entitas pada himpunan entitas B, tetapi tidak sebaliknya, dimana setiap entitas pada himpunan entitas B berhubungan dengan paling banyak dengan satu entitas pada himpunan entitas A
.
3) Banyak ke Satu (Many to One).
Yang berarti setiap entitas pada himpunan entitas A berhubungan dengan paling banyak dengan satu entitas pada himpunan entitas B, tetapi tidak sebaliknya, dimana setiap entitas entitas A berhubungan dengan paling banyak satu entitas pada himpunan entitas B.

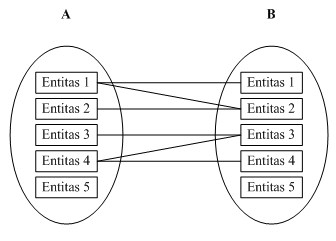

4) Banyak ke Banyak (Many to Many).
Yang berarti setiap entitas pada himpunan entitas A dapat berhubungan dengan banyak entitas pada himpunan B, dan demikian juga sebaliknya, dimana setiap entitas B dapat berhubungan dengan banyak entitas pada himpunan entitas.
cukup segitu dulu ya, jangan lupa komentarnya,, :D
